Аналізатор розроблено для вимірювання КСХ (коефіцієнт стоячої хвилі), зворотніх втрат, втрат в кабелі та інщих параметрів кабелів та антенних систем в діапазоні від 60 кГц до 35 МГц.
Вбудована функція ZOOM робить графічні вимірювання особливо ефективними.
Наступні задачі легко вирішуються використанням цього аналізатору:
- Швидка перевірка антен
- Налаштування антени
- Вимірювання КСХ на декількох частотах
- Вимірювання КСХ та імпедансу антени і порівняння їх до і після певної події (дощу, урагану и т.п.)
- Виготовлення коаксіальних ліній та вимірювання їх параметрів
- Тестування кабелів та виявлення їх пошкоджень
- Вимірювання ємності та індуктивності реактивних навантажень
RigExpert AA-35 ZOOM виготовлено в Україні.
Специфікація може змінюватись без попереднього повідомлення.
* Акумулятори не включені в комплект аналізатору.

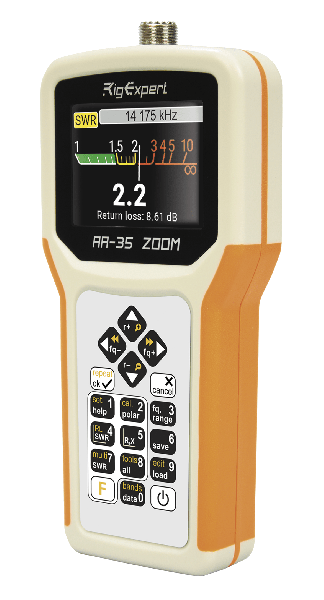

Антенний аналізатор RigExpert AA-35 ZOOM
Режими роботи:
- КСХ на одній частоті
- КСХ, зворотні втрати, R, X, Z, L, C на одній частоті
- КСХ графік, 20 – 500 точок
- R, X графік, 20 – 500 точок
- Графік Сміта, 20 – 500 точок
- Графік зворотніх втрат, 20 – 500 точок
- Кабельні утиліти (втрати і характеристичний імпеданс)
Опціональне open-short-load калібрування.
ВЧ вихід:
- Тип роз’єму: UHF (SO-239)
- Форма вихідного сигналу: прямокутна, 0.06 до 55 МГц
- Вихідна потужність: +13 dBm (при 50 Ом навантаженні)
Живлення:
- Дві 1.5В алкалінові батарейки, типу AA
- Два 1.2В Ni-MH акумулятори, типу AA *
- Максимум 4 години безперервного вимірювання, максимум 2 дні в режимі очікування при повністю заряджених акумуляторах
- Коли аналізатор підключено до комп’ютеру чи DC адаптеру з USB роз’ємом, він живиться від цих джерел
Інтерфейс:
- 320×240 кольоровий TFT дисплей
- Вологозахищена клавіатура, 6·3 клавіш
- Багатомовні меню та підказки
- USB-підключення до персонального комп’ютера
Основні
Тип
Аналізатор
Габаритні розміри
103x207x37 мм
Загальні
Діапазон вимірювань частот
від 0.1 до 35 МГц
Роз'єм
UHF (SO-239)
GTIN-13
4820185420105
Крок вводу частоти
1 кГц
Вимірювання для систем
25, 50, 75 та 100-Ом
Діапазон вимірювання КСХ
Від 1 до 100 в цифровому режимі, від 1 до 10 в режимі графіку
Відображення КСХ
Цифрове або у вигляді аналогового індикатору
Діапазон R та X
0…10000, -10000…10000 в цифровому режимі, 0…1000, -1000…1000 в режимі графіку
Вага
310г (без АКБ)
Напруга живлення
1.5В алкалінові батарейки, типу AA, або 1.2В Ni-MH акумулятори, типу AA;
Робоча температура
0 C ... + 40 C
