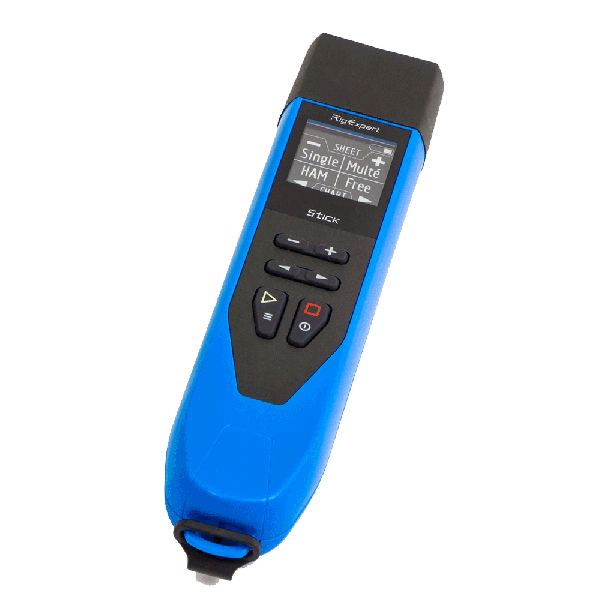

Антенний аналізатор RigExpert Stick 230
- Подробиці
- Характеристики
- Відгуки
Аналізатор Rig Expert Stick 230 розроблений для вимірювання коефіцієнта стоячої хвилі (КСХ), зворотних втрат та інших параметрів кабельних і антенних систем у діапазоні від 100 кГц до 230 МГц. Це інноваційний аналізатор антен, який може працювати протягом 16 годин без перерви без підзарядки акумулятора, що робить його першим свого роду. Завдяки компактним розмірам та невагомості, він є ідеальним векторним мережевим аналізатором для вимірювання ключових параметрів кабелів і антенн.
Аналізатор отримує живлення від ПК або адаптера постійного струму через роз'єм USB. Він оснащений літій-іонним акумулятором типу 18650, час зарядки якого становить 3 години за допомогою зарядного пристрою. Інтерфейс включає 2 × 3 клавіші на водонепроникній клавіатурі, USB-підключення до комп'ютера, а також Bluetooth BLE для зв'язку з мобільним додатком.
Електронний паперний дисплей роздільністю 200 × 200 забезпечує високий контраст та зручність відображення. Меню та екрани довідки доступні англійською та японською мовами.
Серед переваг аналізатора — висококонтрастний дисплей E Ink, компактні розміри і легкість, тривалий час роботи за одним зарядом (16 годин), підтримка Bluetooth BLE для зручного зв'язку з мобільним додатком, пилонепроникний футляр та вбудований помічник, який викликається одним натисканням кнопки.
Режими відображення: SWR, коефіцієнт зворотніх втрат, R, X, Z, L, C, величина та кут фази на одній частоті, діаграма SWR, 100 балів. SWR-діаграма на фіксованих НАМ діапазонах згідно IARU, 100 балів, режим Multé – для швидкої перевірки багатосмугової антени, кабельних інструментів (коефіцієнт швидкості та вимірювач довжини кабелю, тюнер-тюнер, діаграма втрат кабелю, діаграма імпедансу кабелю), TDR
ВЧ вихід: Коннектор: N-типу. Форма вихідного сигналу: квадратна, від 0,1 до 600 МГц. Вихідна потужність: -10 дБм (при навантаженні 50 Ом).
Живлення: Один літій-іонний акумулятор 3,7 В типу 18650. Коли аналізатор підключений до ПК або адаптера постійного струму за допомогою розетки USB, він отримує живлення від цих джерел
Інтерфейс: Кольоровий TFT-дисплей 220 × 220. 2 × 3 клавіші на водонепроникній клавіатурі. Меню англійською мовою та довідкові екрани. USB-з’єднання з персональним комп’ютером
Bluetooth: v.4.2 BLE, клас B
| Бренд | RigExpert |
|---|---|
| Вага, кг | 185 |
| Діапазон вимірювань частот | від 0,1 до 230 МГц |
| Діапазон вимірювання КСХ | від 1 до 100 цифровому режимі, від 1 до 10 у режимі графіку |
| GTIN-13 | 4820185420259 |
| Крок вводу частоти | 1 кГц |
| Вимірювання для систем | 12.5, 25, 28, 37, 50, 75, 100, 150, 200, 300, 450 та 600 Ом |
| Діапазон R та X | 0… 10000, -10000… 10000 |
| Країна реєстрації бренда | Україна |
| Габаритні розміри | 185x40x33 мм |
| Робоча температура | 0 C ... + 40 C |
